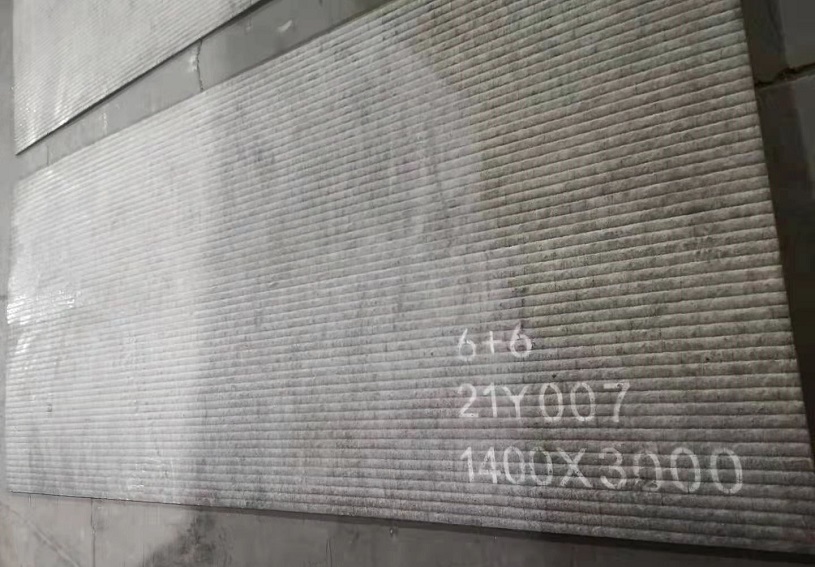

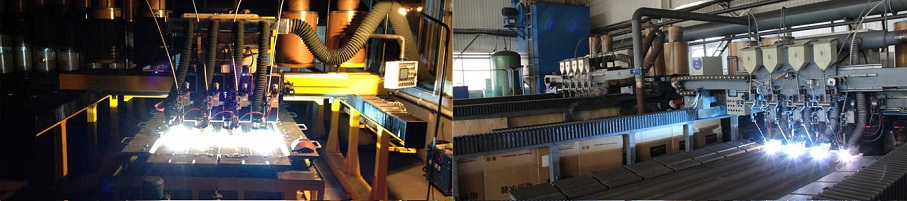

Накладка из карбида хрома (CCO) представляет собой композитную облицовку из карбида хрома, которая приклеивается плавлением к материалу подложки, который хорошо известен как один из наиболее стойких к истиранию материалов . Наплавочный материал представляет собой аустенитный карбид хрома, наплавленный в процессе дуговой сварки под флюсом или открытой дуговой сварки, микроструктура состоит из первичных карбидов Cr7C3 в карбидно-аустенитной эвтектической матрице. Высокая стойкость к истиранию обеспечивается твердыми карбидами хрома, защищающими матрицу от абразивного износа. Стандартным материалом подложки для CCO является мягкая сталь, опорная пластина действует как пластичная основа, которая обеспечивает хорошую ударопрочность и ударную вязкость и позволяет формовать CCO без повреждения материала покрытия.

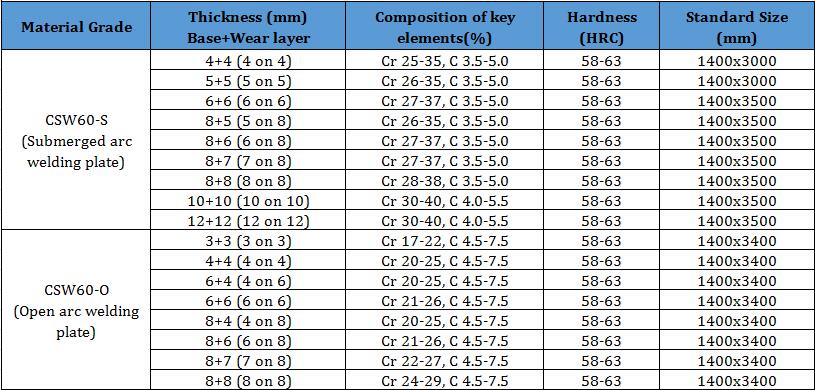

Стандартные размеры

Особенности:

1. Другие размеры и толщины также доступны по запросу.
2. Объемный процент Cr7C3 в микроструктуре более 35%
3. Твердость до HRC 58-63, равномерное распределение твердости
4. Высокая абразивная стойкость, сверхстойкость к закалке и отпуску стали (400BHN Q&T плита) в 5-6 раз в условиях высокой абразивности
5. Толщина накладного материала равномерно распределена, допуск менее 0,5 мм
6. Плоскостность ниже ±3 мм/м
7. Пластины могут быть обрезаны до других размеров и форм, шпильки, отверстия могут быть добавлены или обработаны по запросу.

Сварка:

Основной материал можно сваривать со стандартной низкоуглеродистой сталью или сварочными материалами с низким содержанием водорода без предварительного нагрева. Однако следует соблюдать осторожность, чтобы избежать контакта с накладным материалом.

Резка:

Плазменная резка является рекомендуемым методом резки пластин CCO. Предпочтительно резать CCO со стороны опорной пластины, чтобы обеспечить чистую кромку и предотвратить загрязнение карбидом.
